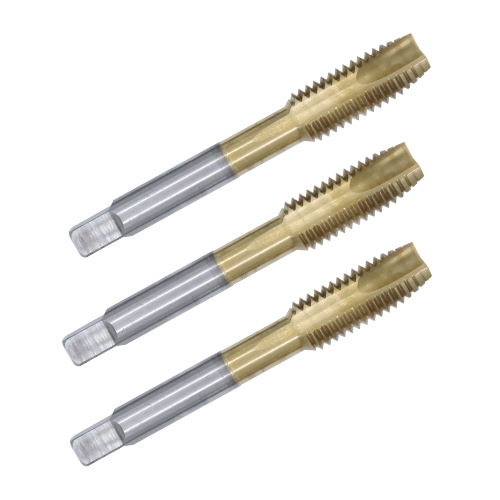

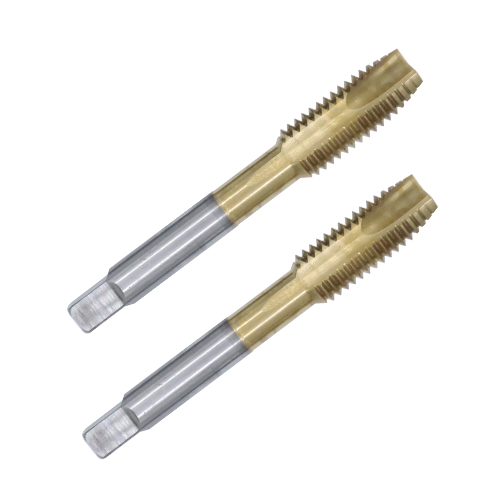

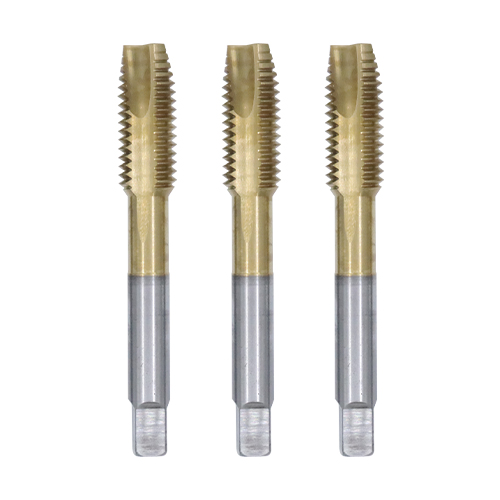

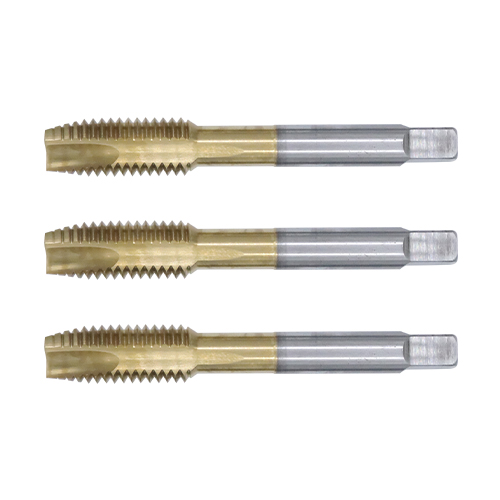

Titaaniga kaetud spiraalotsakraanid on üks kvaliteetsetest toodetest, mida ZXGLW tootjad teile pakkuda saavad. Need sobivad peamiselt erinevate roostevabast terasest toodete töötlemiseks ja tootmiseks, mis vastavad tööstusliku töötlemise vajadustele ning neid saab rakendada erinevatele tööpinkidele. Nõuame kvaliteedikontrolli, oleme olnud teedrajavad ja uuenduslikud ning oleme tunnustatud paljude kodumaiste ja välismaiste klientide poolt. Tulevikus jätkame tootmist ning teadus- ja arendustegevust.
1: Titaaniga kaetud spiraalotsakraane kasutatakse laialdaselt erinevate roostevabast terasest toodete töötlemisel ja valmistamisel ning need on tõhus töötlemisvahend. Toode on hea kvaliteediga ja talub erinevaid töötingimusi.
2: täielikud spetsifikatsioonid, sobivad valikud leiate erinevate töötlemisvajaduste jaoks.
3: optimeeritud roostevaba terase omaduste, tugeva vastupidavuse ja kõrge efektiivsuse jaoks
4: Soovitatavad masinad: puurmasin, trepimasin, automaatne freespink, CNC-tööpink, CNC-pinkpuur, tavaline masinpuur
Kate: TICN kate
Materjal: HSSE
Suuruste vahemik: titaaniga kaetud spiraalotsakraanid on saadaval erinevates suurustes, et need sobiksid erinevate avade läbimõõtudega. Neid saab ka kohandada vastavalt teie individuaalsetele vajadustele.
|
Toode spetsifikatsioonid |
Pitch |
Tera pikkus |
Käepide läbimõõt |
Kokku pikkus |
Toode pea |
Puurimine läbimõõt |
|
M2x0,4 |
0.4 |
11 mm |
3 mm |
43 mm |
teravik |
1,6 mm |
|
M2,5x0,45 |
0.45 |
12 mm |
3 mm |
46 mm |
teravik |
2,0 mm |
|
M3x0,5 |
0.5 |
13 mm |
4 mm |
49 mm |
teravik |
2,5 mm |
|
M4x0,7 |
0.7 |
15 mm |
5 mm |
55 mm |
teravik |
3,3 mm |
|
M5x0,8 |
0.8 |
19 mm |
5,5 mm |
62 mm |
teravik |
4,2 mm |
|
M6x1,0 |
1.0 |
22 mm |
6 mm |
67 mm |
teravik |
5 mm |
|
M8x1,25 |
1.25 |
22 mm |
6,3 mm |
71 mm |
tasane pea |
6,8 mm |
|
M10x4,5 |
1.5 |
24 mm |
7 mm |
74 mm |
tasane pea |
8,5 mm |
|
M12x1,75 |
1.75 |
32 mm |
8,5 mm |
83 mm |
tasane pea |
10,3 mm |
|
M14x2,0 |
2.0 |
30 mm |
11,2 mm |
95 mm |
tasane pea |
12 mm |
|
M16x2,0 |
2.0 |
33 mm |
12,3 mm |
102 mm |
tasane pea |
14 mm |
|
M18x2,5 |
2.5 |
38 mm |
14 mm |
112 mm |
tasane pea |
15,5 mm |
|
M20x2,5 |
2.5 |
40 mm |
14 mm |
112 mm |
tasane pea |
17,5 mm |
|
M24x3,0 |
3.0 |
38 mm |
18 mm |
130 mm |
tasane pea |
21 mm |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
Märkus: kõik mõõtmed on mõõdetud käsitsi ja võivad veidi erineda; seega tuleks täpsete mõõtmiste saamiseks konsulteerida tegeliku tootega. Standardsete madalate aukude jaoks soovitame kasutada kindlaksmääratud põhjaaugu suurust.
Sügavamate aukude puhul (vahemikus 2,5D kuni 4D või suuremad) tuleks aga alumise augu läbimõõtu suurendada 1,2 ja 1,4 vahel.
Olge ettevaatlik: Arvestades kraani märkimisväärset kõvadust titaaniga plaatimismasinas, ei ole soovitatav keermestamist käsitsi ega elektritrelliga teha.
