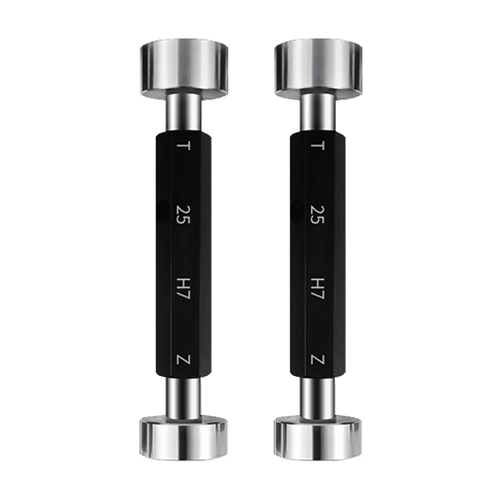

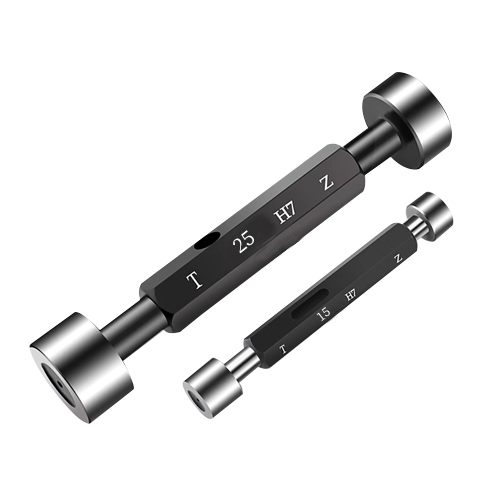

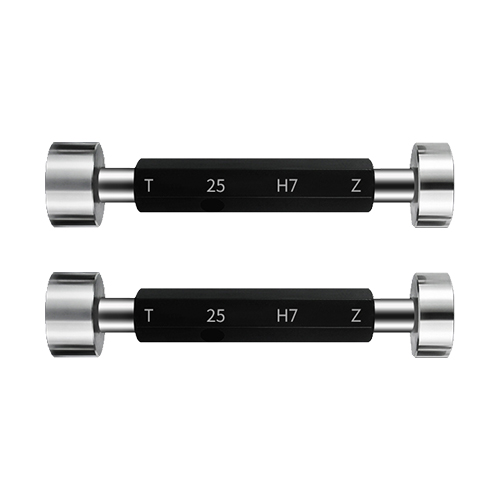

ZXGLW on sujuvate pistikumõõturite tootja ja tarnija Hiinast. Meil on sõltumatud uurimis- ja arendusvõimalused ning imporditud seadmete ja materjalide juurutamine, pidev uurimis- ja uuendustegevus ning toote kvaliteedile pööramine kogu tootmisprotsessi vältel. Seda pistikumõõturit on lihtne kaasas kanda ja kasutada, see võimaldab teha täpseid mõõtmisi, sellel on kõrge kõvadus ja vastupidavus ning mis veelgi olulisem, hea täpsus.
• Kõrge täpsusega mõõtepea: siledad pistikumõõturid on valmistatud suure jõudlusega GCR15 terasest, mis on läbinud range kuumtöötluse ja mille kõvadus on 53-60 rhc. Sellel on kõrge rabedus, läbilaskvus, kõrge kõvadus ja suurepärane vastupidavus kontakti väsimusele, tagades mõõtmise täpsuse ja stabiilsuse. Pärast suure täpsusega imporditud spetsiaalsete lihvimismasinatega peeneks jahvatamist kontrollitakse iga mõõtepea täielikult kõrge täpsusega testimisseadmetega.
• Kvaliteetne alumiiniumtoru käepide: valmistatud kvaliteetsest alumiiniumtoru materjalist, see on kaalult kerge ning seda on lihtne kasutada ja kaasas kanda. Pind on töödeldud elektroforeesitehnoloogiaga, mis pole mitte ainult libisemis- ja kulumiskindel, vaid ka kindlalt ühendatud, muutes teid kasutamise ajal mugavalt ja vastupidavaks.
• Toote üldised eelised: pistikumõõturil on kõrge kõvadus, kõrge täpsus ja pikk kasutusiga. Alates materjali valikust kuni tootmisprotsessini on iga lüli rangelt kontrollitud. Olenemata sellest, kas see on pikkus, suurus või stabiilsus, sellel on suurepärane jõudlus ja see on teie parem käsi täpseks mõõtmiseks.
Materjal: laagriteras (GCr15)
Suuruste vahemik: siledad pistikumõõturid on saadaval kõigis suurustes, mis sobivad erineva läbimõõduga avadele ja neid saab kohandada, et võtta vastu mittestandardseid osi.
|
Tehnilised andmed läbimõõt (mm) |
Läbi lõpu pikkus |
Lõpp pikkus |
Tehnilised andmed läbimõõt (mm) |
Läbi lõpu pikkus |
Lõpp pikkus |
|
|
3-6 |
8 |
6 |
＞24-30 |
18 |
14 |
|
|
＞6-10 |
10 |
7 |
＞ 30-40 |
20 |
15 |
|
|
＞10-14 |
12 |
8 |
＞ 40-50 |
25 |
18 |
|
|
＞14-18 |
14 |
10 |
＞ 50-75 |
30 |
20 |
|
|
＞18-24 |
16 |
12 |
＞ 70-100 |
35 |
25 |
|
|
Paigaldamine mõõtmete tolerantsitabel (auk) mm |
||||||
|
Tehnilised andmed ja mõõtmed (mm) |
Täpsus H6 |
Täpsus H7 |
Täpsus H8 |
|||
|
Läbi lõpu pikkus |
Lõpp pikkus |
Läbi lõpu pikkus |
Lõpp pikkus |
Läbi lõpu pikkus |
Lõpp pikkus |
|
|
-3 |
0.0015 -0,001 |
0.006 -0,001 |
0.0022 -0,0012 |
0.01 -0,0012 |
0.0028 -0,0016 |
0.014 -0,0016 |
|
＞3-6 |
0.002 -0,0012 |
0.008 -0,0012 |
0.0027 -0,0014 |
0.012 -0,0014 |
0.0036 -0,002 |
0.018 -0,002 |
|
＞6-10 |
0.0023 -0,0014 |
0.009 -0,0014 |
0.0033 -0,0018 |
0.015 -0,0018 |
0.0044 -0,0024 |
0.022 -0,0024 |
|
＞10-18 |
0.0028 -0,0016 |
0.011 -0,0016 |
0.0038 -0,002 |
0.018 -0,002 |
0.0054 -0,0028 |
0.027 -0,0028 |
|
＞ 18-30 |
0.0034 -0,002 |
0.013 -0,002 |
0.0046 -0,0024 |
0.021 -0,0024 |
0.0067 -0,0034 |
0.033 -0,0034 |
|
＞ 30-50 |
0.004 -0,0024 |
0.016 -0,0024 |
0.0055 -0,003 |
0.025 -0,003 |
0.008 -0,004 |
0.039 -0,004 |
|
＞ 50-80 |
0.0048 -0,0028 |
0.019 -0,0028 |
0.0064 -0,0036 |
0.03 -0,0036 |
0.0093 -0,0046 |
0.046 -0,0046 |
|
＞80-120 |
0.0054 -0,0032 |
0.022 -0,0032 |
0.0075 -0,0042 |
0.035 -0,0042 |
0.0107 -0,0054 |
0.054 -0,0054 |
|
＞ 120-180 |
0.0063 -0,0038 |
0.025 -0,0038 |
0.0084 -0,0048 |
0.04 -0,0048 |
0.012 -0,006 |
0.063 -0,006 |
|
＞ 180-250 |
0.0072 -0,0044 |
0.029 -0,0044 |
0.0097 -0,0057 |
0.046 -0,0054 |
0.0135 -0,007 |
0.072 -0,007 |
|
＞ 250-315 |
0.008 -0,0048 |
0.032 -0,0048 |
0.011 -0,006 |
0.052 -0,006 |
0.015 -0,008 |
0.081 -0,008 |
